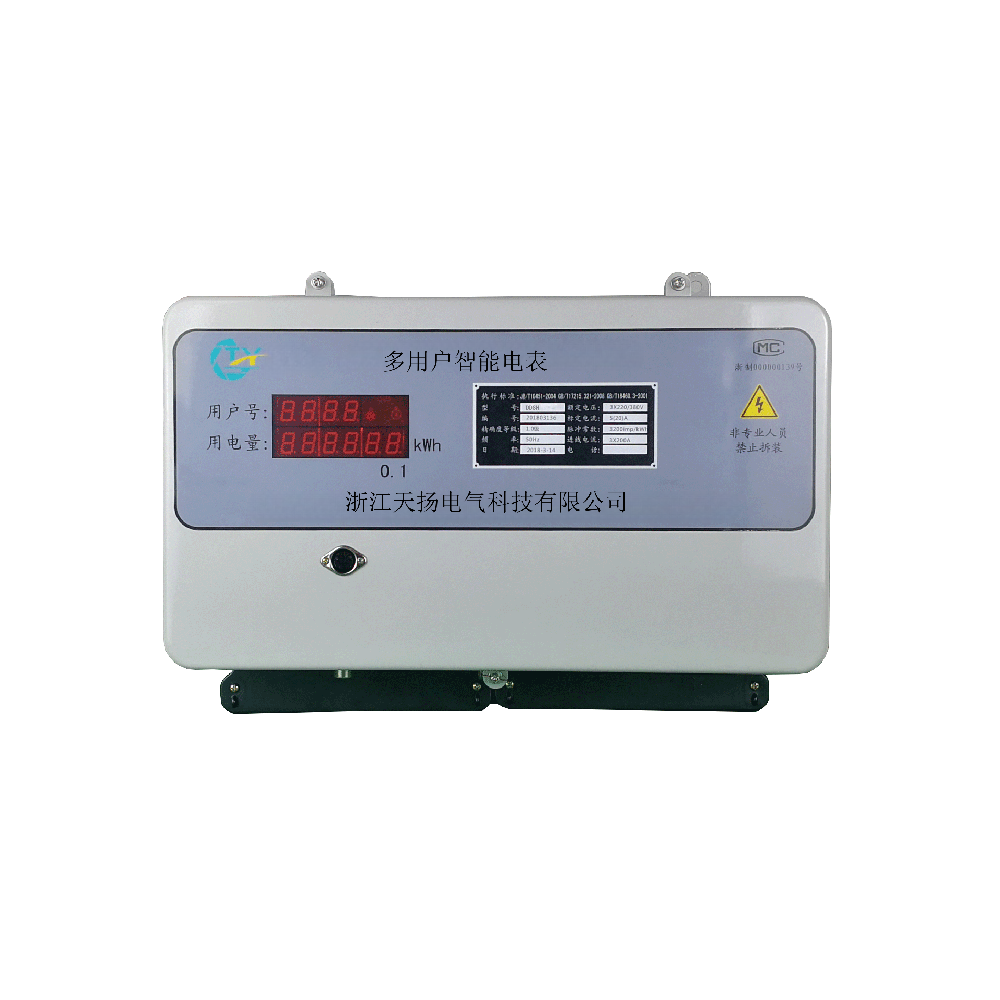

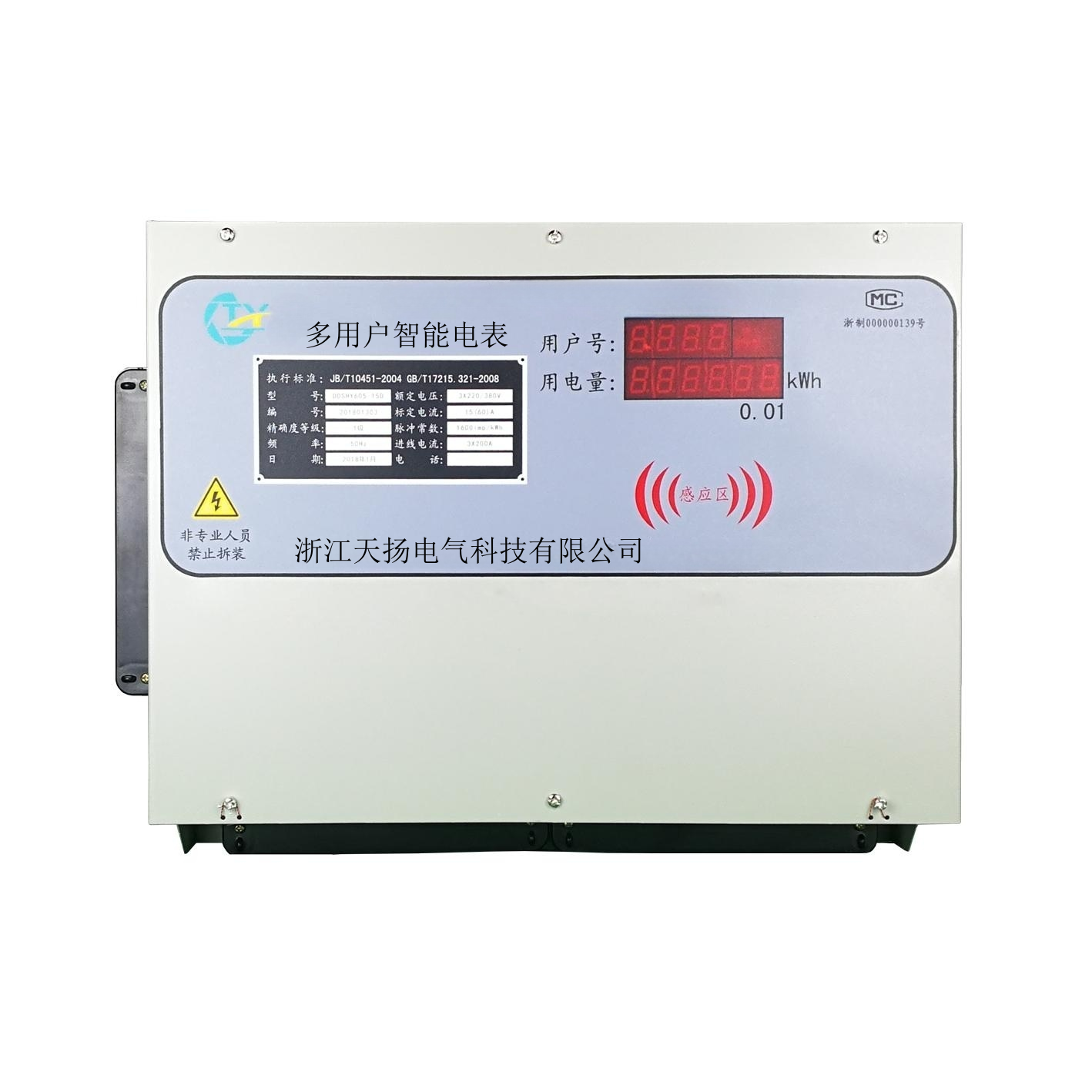

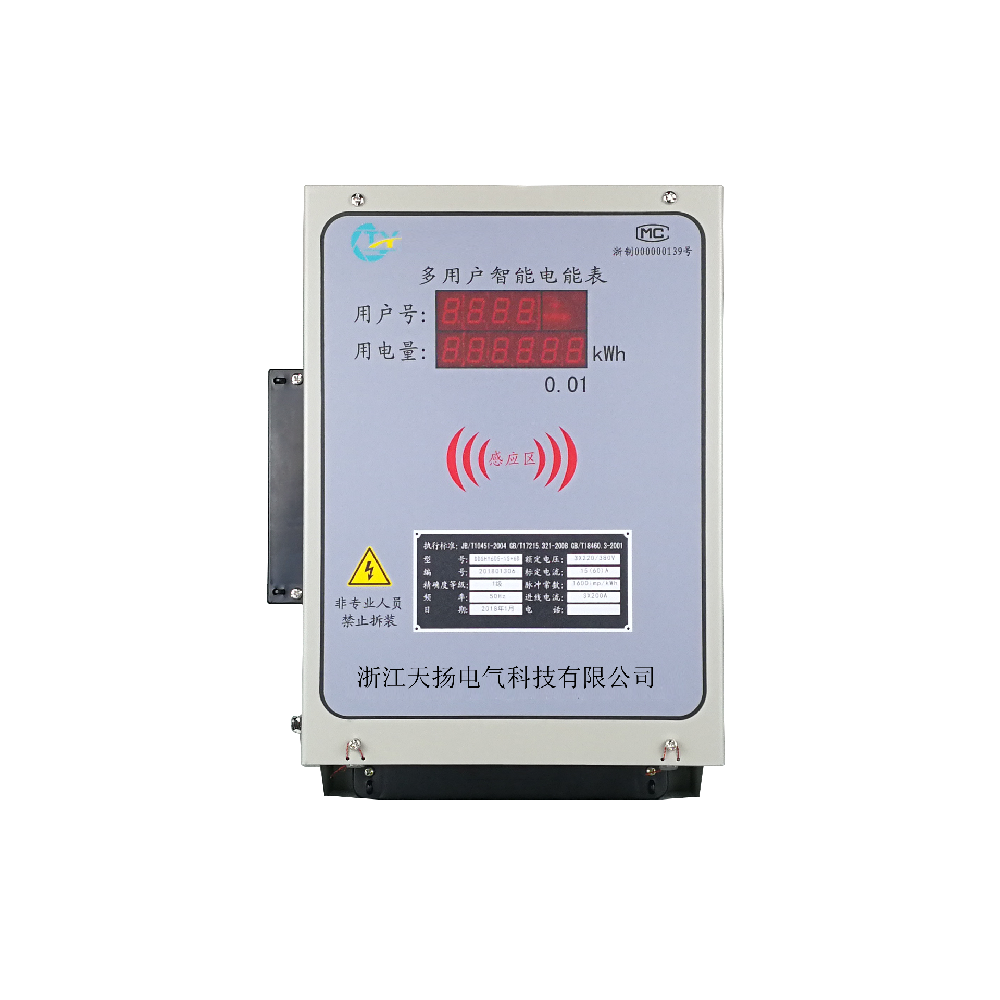

組合式多用戶電表（預付費型）
服務承諾 / Service commitment
產品終身維護
技術服務-售后無憂
終身保修
售出不是終止，服務才是開始
本公司集多年電表設計經驗，推出新型智能電表，可選RS485、NB-LOT（5G）、4G、WIFI、藍牙、ROLA、載波等方式通訊。該系列儀表具有體積小、精度高、可靠性好、安裝方便等優點，性能指標符合國標GB/T17215、GB/17883的各項技術要求。
多用戶電能表采用模塊化結構，結構合理，功能完善。以2片單片微控器為核心，完成用戶用電參數采集，電能計算、處理、存儲及用戶用電控制，為用戶提供了多種功能選擇。電表按照負載接入方式，有直接接入式和互感器類電表2個系列。
直接接入式單表，精度：1.0級，產品最大出線數量：39線，互感器接入電表，精度：0.5S，產品最大出線數量：24線，
按照功能將電表分為三個系列：
1、普通型8x系列電表，具有基本 的電能計量和負載控制功能；
2、學生公寓9x系列電表，具有單回路、雙回路、三回路三戶類型電表，滿足學生公寓用戶惡性負載識別、定時斷送電、電量贈與管理等特殊需求。
3、多費率7x系列電表，可實現階梯電價計費模式，時段峰平谷計費模式的任意設置。該系列電表具有2種結算模式，后付費電表執行月結模式，預付費電表執行年結模式。階梯最多劃分三階梯；每日最多劃分8時段，每個階梯可設置3種計價費率；對于月結型電表，可將一年按照月份劃分為2個時期，實現部分地區按照季節設置階梯電量的要求；
普通型系列電能表和多費率系列電表，用戶類型可以實現三相用戶和單相用戶數量的任意設置（在最多39出線范圍內）、即，一臺電表最多可設置39個單相或12個三相用戶，或在39線內設置小于12個三相用戶，余下出線為單相用戶的任意組合。
顯示采用雙行高亮度數碼管，循環顯示電表信息和各用戶的戶號及實時電量信息，
電表具有RS485通訊接口，可利用RS485總線將所有電表和上位機連接構成專用網，或者局部使用
一、普通類系列電表：?jiǎn)钨M(fèi)率，用戶類型為單、三相用戶混合設置
1.正計數，后付費；
2.正計數，后付費，具有遠控功能，可實現最大負載限制；
3.預付費遠控電表，具有欠費斷電。低剩余報警和最大負載限制功能；
二、學生公寓系列電表，單費率，有預付費和后付費兩種，為控制型電表，滿足學生生公寓用電安全、用電管理的基本要求，按照每個用戶配給的入戶線數量，分為單回路、雙回路、三回路。
1.單、三回路混合設置后付費電表，設置的三回路用戶序號在前；
2.單、雙回路混合設置預付費電表，雙回路用戶占用電表兩條相鄰出線，兩線電源不同相；
3.單、三回路混合設置后付費電表，三回路用戶占用電表三條相鄰出線，三線為三相電源；
三、多費率系列電表,可實現不同時期（季節）、不同用電量階段（階梯），不同時間段執行不同的計費單價，基本滿足當前國內不同地區的電費計價要求。多費率電表的用戶類型，同普通類電表，為單、三相用戶混合設置。
1.正計數，后付費電表，每年可按季節劃分2個時期，電費結算方式為月結；
2.正計數控制型，后付費電表，每年可按季節劃分2個時期，電費結算方式為月結，具有遠程通斷電和最大負載限制；
3.預付費控制型電表，電費結算方式為年結，，具有遠程通斷電和最大負載限制；
1、普通后付費電表
l 用電量累加計數，電量分度：0.1度；
l 單表最大出線：36線，用戶可單三相用戶任意；
l 按照電表出線數量，設計三種規格：12線、24線、36線；
l 485通訊接口，可遠程抄取數據
2.預付費電表
l 預付費用電功能，0電量或欠費斷電，欠費斷電時，不能指令恢復；
l 剩余電量報警功能，當用戶剩余電量低于設定的報警值時，執行一次1分鐘斷電，并用戶電量信息顯示閃爍，提醒用戶及時購電；
l 具有最大負載限制功能，當用戶任意線負載有功功率超過設定限制值時，執行過載斷電，1分鐘自動恢復；
l 具有用電量累計功能，便于用戶用電統計；
l 刷卡：用戶通過購電卡，購買電費，拿卡刷電表，電費沖入電表
l 485通訊接口，可遠程抄取數據，遠程繳費，遠程控制。
3.學生公寓電表
l 單表最大出線：36線，用戶可單、三回路用戶任意設置；
l 用電量正計數，實現先用電，后付費功能；
l 具有最大負載限制功能，每日可劃分2個時段，單獨設置每個時段的限制功率，實現白天和夜間不同的負載限制，過載執行斷電；
l 具有連續過載斷電次數限制功能，在允許的過載斷電次數之內，過載斷電后，1分鐘自動回復，否則將保持?jǐn)嚯姞顟B(tài)，可用指令回復供電；
l 具有定時通斷電功能，每日可最多8個時段，第一個時段的起始時間為0時0分，時段劃分時間單位為1分鐘。以一周為時間單位，可為每個用戶設置每天在不同時段的供電狀態，定時斷電時段內，可指令回復供電；
l 具有惡性負載限制功能，當用戶一次接入的負載為純阻性負載，切功率大于設置的惡性負載識別功能啟動功率時，原則執行現在斷電，例外條件是，改負載被用戶設置為特許使用負載；
l 用戶特許負載使用功能。當用戶設置了惡性負載限制功能，原則上屬于惡性的用電都會被限制，為不影響特定負載的使用，可為電表設置最多8種特許使用負載，每個用戶可選擇8種種被允許使用的負載，屬于特許負載的用電不收限制；
接線方式 | 單/三相 | 直接式 | 互感式 |
戶數 | 單相1-39戶/三相1-12戶 | 三相1-12戶 | 三相1-12戶 |
準確度等級 | 有功1級、0.5級、0.5S級 | ||
電壓規格 | 3×220/380V | ||
電流規格 | 直接接入式：1.5(6)A、5（20）A、10（40）A、 15（60）A、20（80）A | 直接接入式：3×1.5(6)A、3X5（20）A、3×10（40）A、 3×15（60）A、3×20（80）A | 互感器接入式：3×1.5(6)A |
工作溫度范圍 | -25℃～+60℃ | ||
頻率范圍 | 50Hz | ||
電表規約 | DL/T645（部分私有協議） | ||
通訊接口 | 可選：RS485、NB-LOT、4G、載波、WIFI、藍牙、LORA、（可定制其他接口） | ||
預付費/公寓尺寸外形 | 單相1-12戶（三相1-4戶）：251*357*130mm 單相13-24戶（三相5-8戶）：440*357*130mm 單相25-39戶（三相9-12戶）：616*357*130mm
| ||
后付費尺寸外形 | 單相1-12戶（三相1-4戶）：408*290*115mm 單相13-24戶（三相5-8戶）：445*290*115mm 單相25-39戶（三相9-12戶）：480*290*115mm | ||
